6 追踪器套装 - 开箱到使用

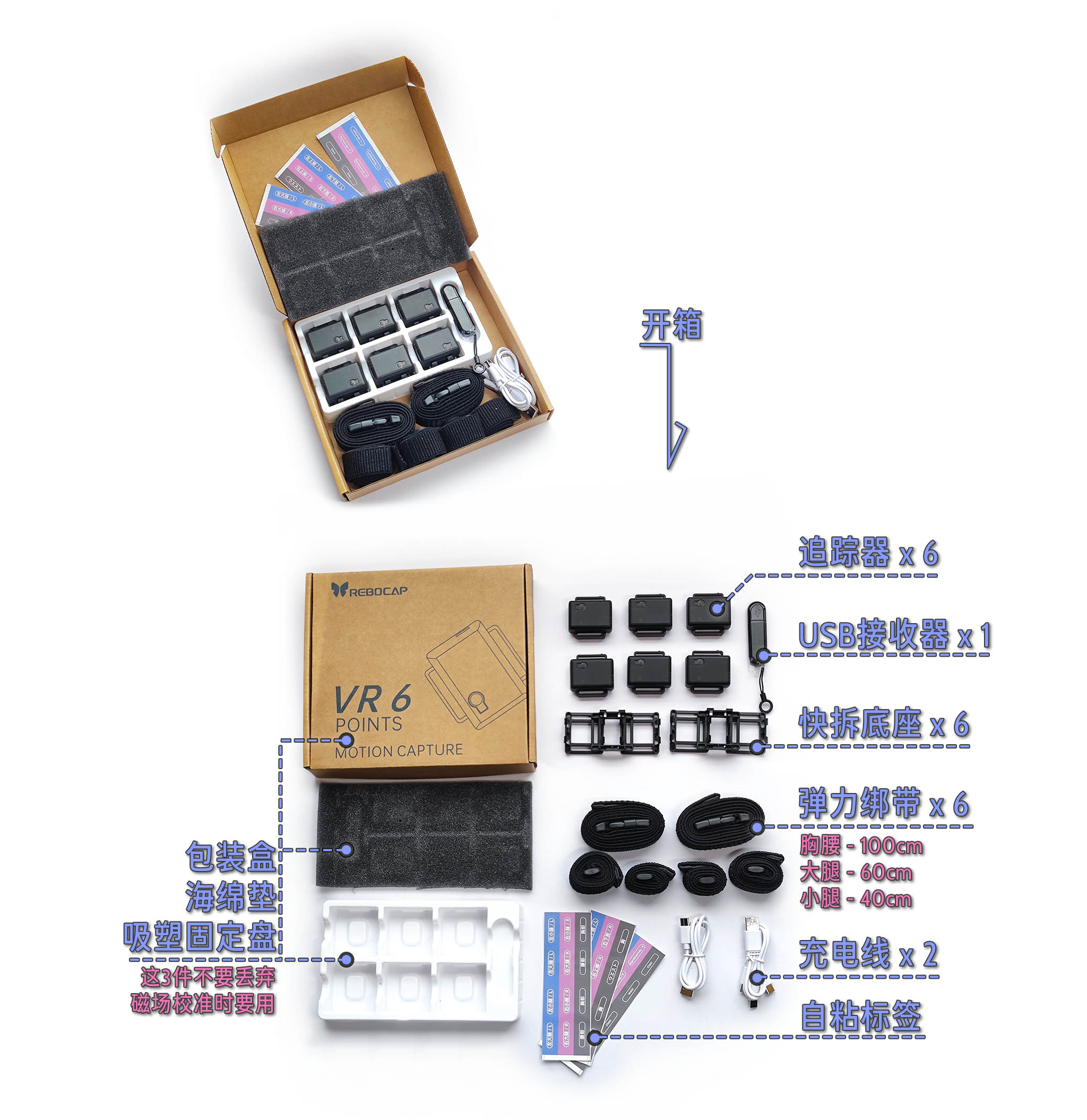

1 - 检查包裹内容​

  • 纸盒、发泡棉垫、吸塑盘
    (⚠️ 请勿丢弃这3样物品；它们是磁场校准所必需的。)
  • 追踪器 x 6
  • USB 接收器 x 1
  • 快拆底座 x 6
  • 弹性绑带 x 6
    • 胸部 / 腰部 - 100cm
    • 大腿 - 60cm
    • 小腿 - 40cm
  • 充电线 x 2
  • 自粘标识贴纸

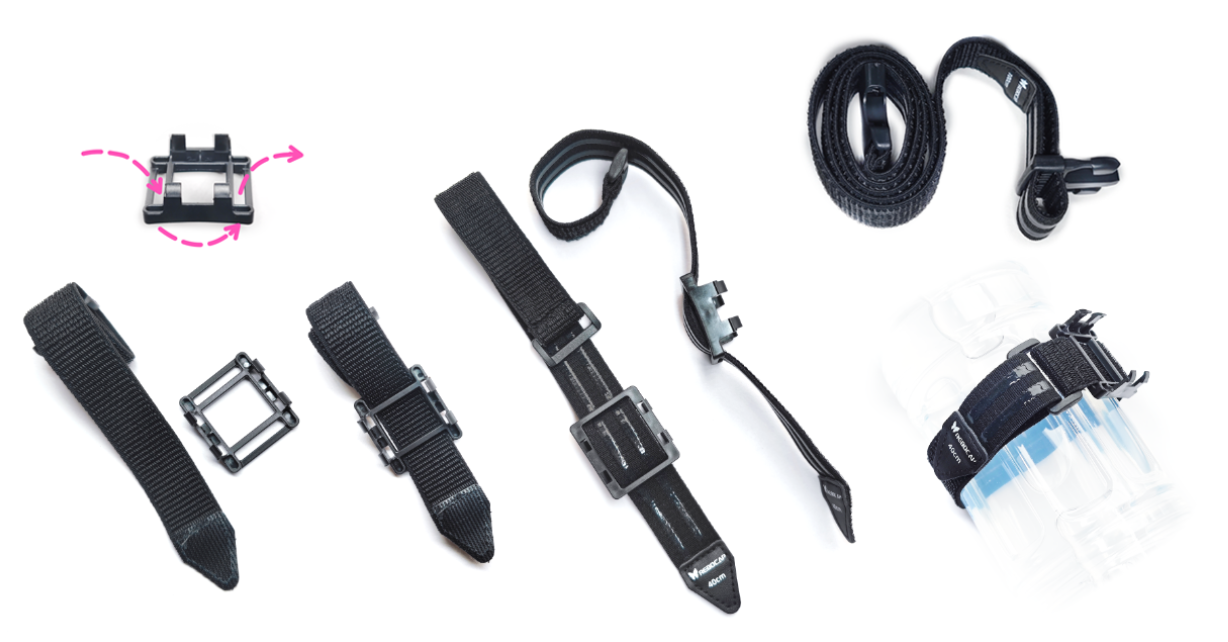

2 - 安装绑带​

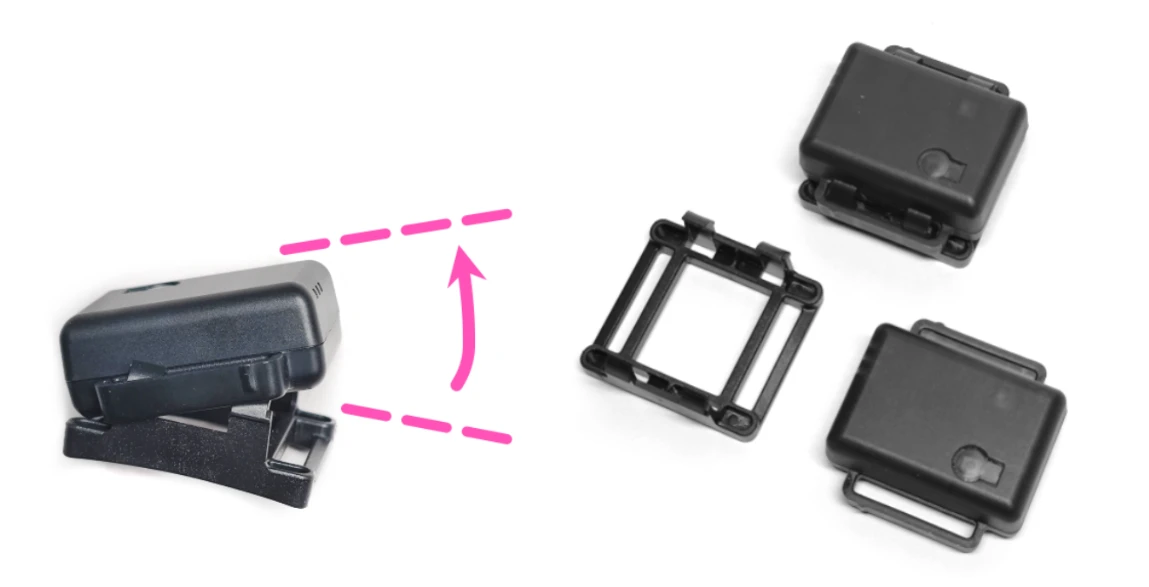

- 取下追踪器上的快拆底座，
从一侧撬开能更容易地直接将追踪器从快拆底座上取下。

  • 将快拆底座安装在绑带上，确保绑带从底座下方穿过。

  • 绑带的安装视频

  • 粘上魔术贴后，向两侧拉扯一下，使钩面完全嵌入毛面，防止脱落。

3 - 穿戴在身上的位置​

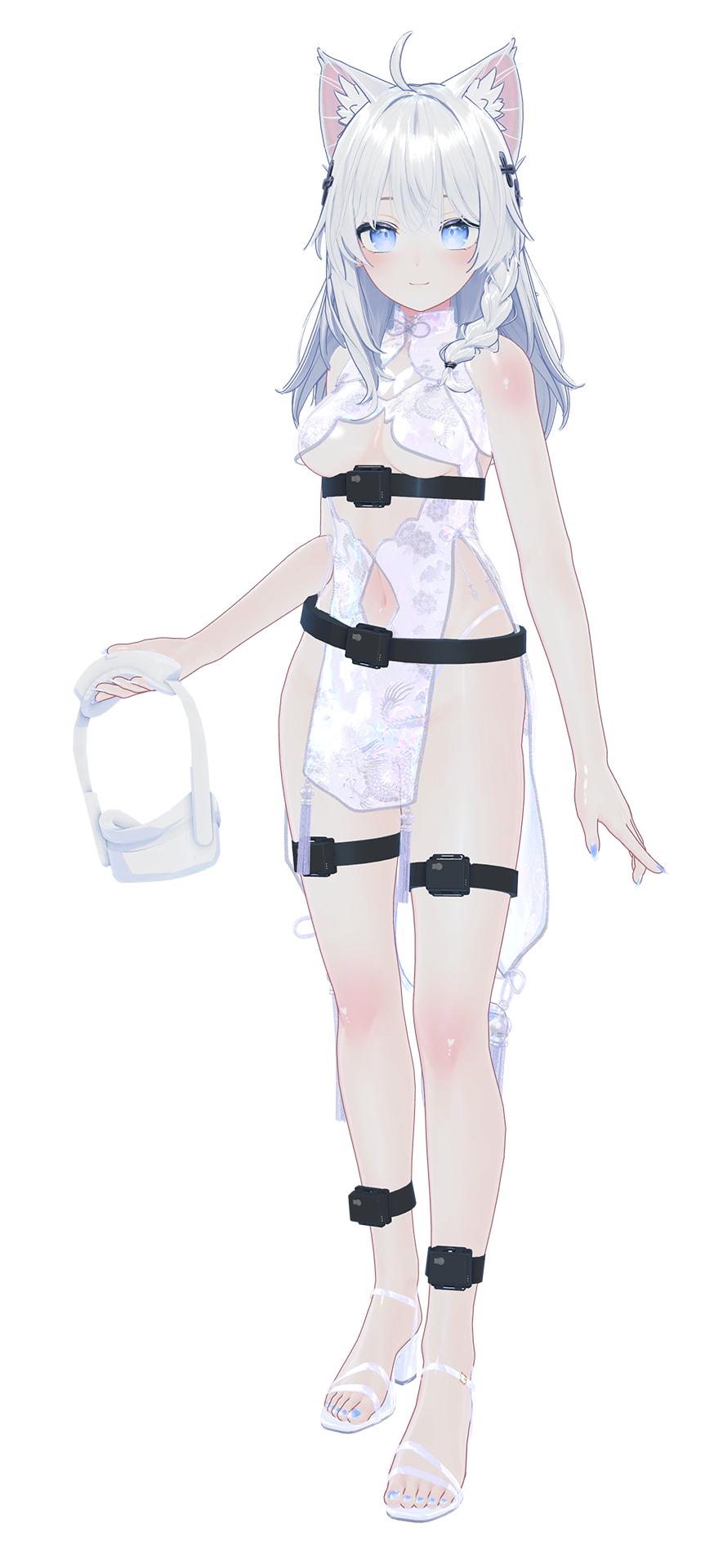

6_wear_body

胸部/腰部: 100 cm
大腿: 60 cm
小腿: 40 cm
身体差异性调整：
请参考图片中所示的穿戴位置，
推荐 胸部/腰部追踪器放置在后背，
腿部追踪器可以放置在侧面。
提示：
保持追踪器按键朝上。

请勿将腰部追踪器放置在肚脐处以防被挤压，
腿部追踪器应避开肌肉隆起成斜坡的区域。
请勿大腿追踪器放得太靠近膝盖。

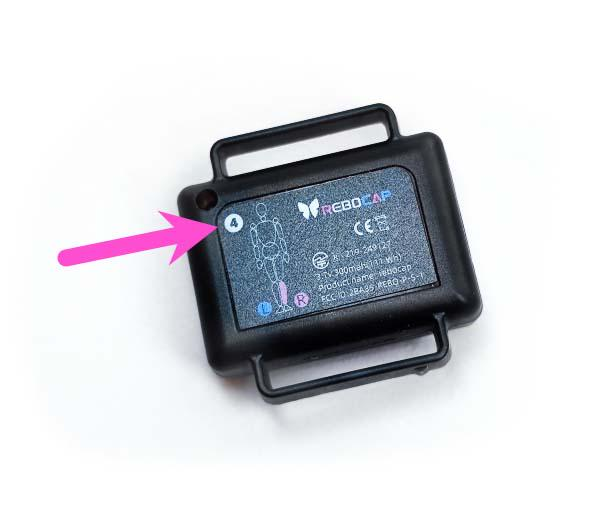

tracker_id

追踪器背面贴有 ID 编号，
出厂已绑定编号与位置。
不可修改或替换，
无法将两套 6 追踪器套装组合在一起使用。

4 - 安装软件与检查固件更新​

A - 安装软件​

  • 版本选择：
    V01 - 适合磁场稳定的环境，适用于跳舞。
    V02 Beta02 - 默认开关针对6追踪器套装优化，并采用全新算法可以主动判断强干扰源，甚至在弹簧床上保持朝向。
如果在VR模式使用 V01 版本，需要更改以下设置。

v01_off_1

1 - 没有大臂追踪器时，手动关闭额外显示的追踪点。
打开 [配置'SteamVR'输出节点] → 关闭 [左/右上臂]
详情
软件原计划使用[关节自动隐藏]功能自动隐藏未使用的追踪点，
后发现该功能无法自动检查，在V02 Beta02软件中已修复。

v01_off_2

2 - 关闭会错误卡在全局工作的功能。
→ [运动参数] → 关闭 [纵向 IK & 横向 IK]
详情
该功能原定为[防止脚滑]模块里的子功能，
但会意外处于全局工作状态，在V02 Beta02软件中已修复。
  • 推荐安装在非系统盘（不要装在 C 盘）。

B - 连接电脑​

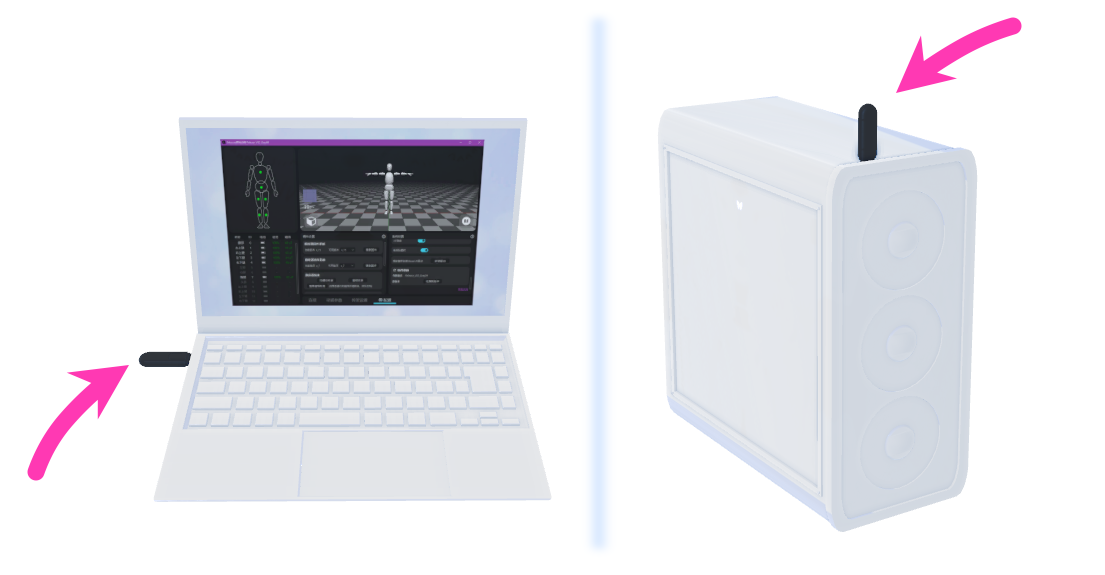

Connect_Receiver

1. 连接接收器
- 将 USB 接收器插入电脑，选择一个周围开阔的接口。
- 可以自备延长线外接，市面通用的USB3.0数据线。
- 如果追踪器信号不能维持在100%，则考虑延长线或者换个位置。

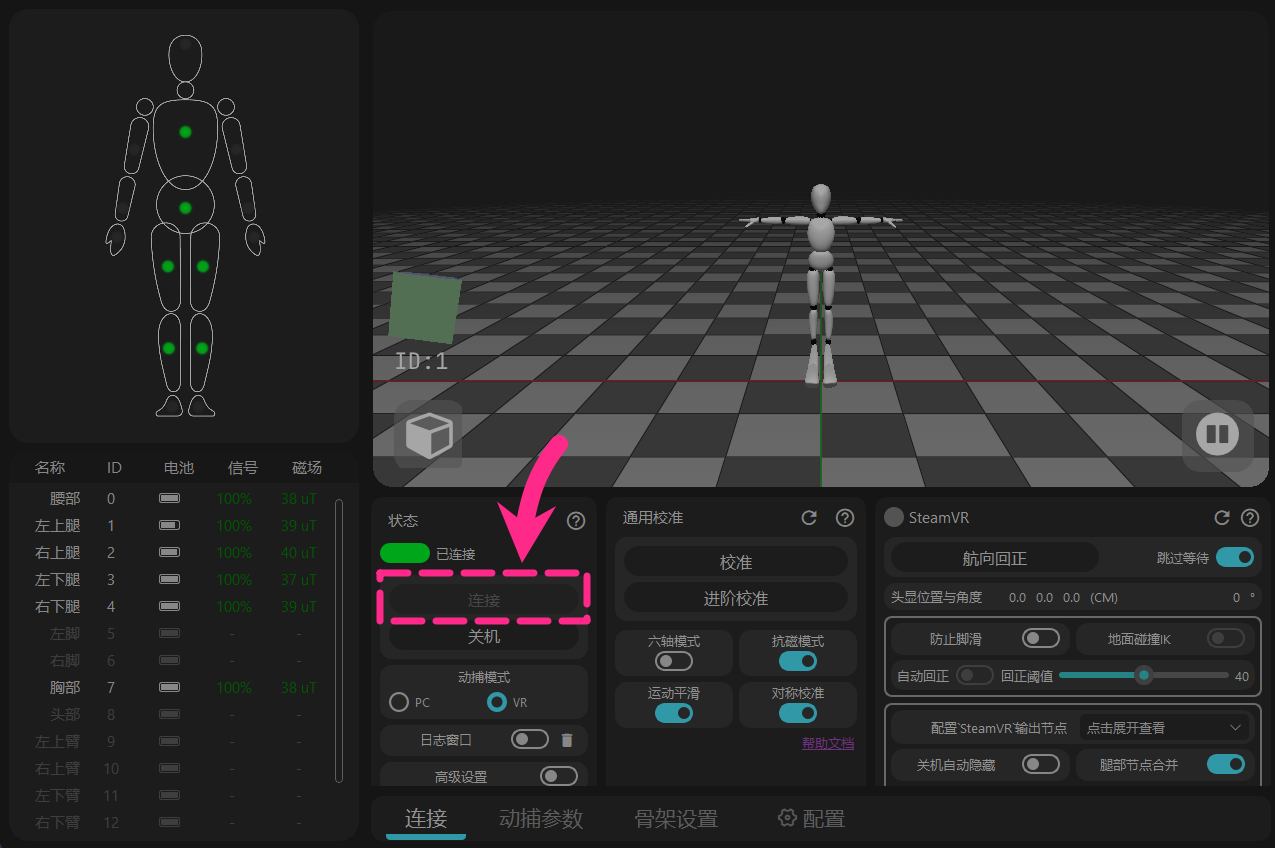

Software_Connection

2. 软件连接
- 在软件中点击“连接”（Beta02 版本后将自动连接）。

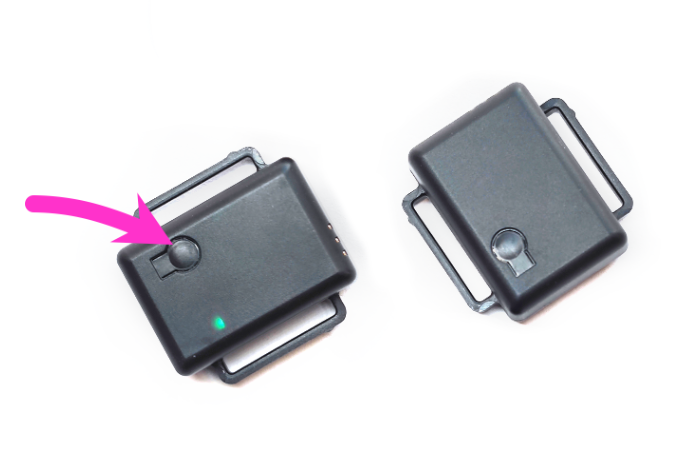

Power_on_Trackers

3. 开启追踪器
- 按下追踪器按钮开机。
- 注意：追踪器是通过软件关机的。

C - 检查固件​

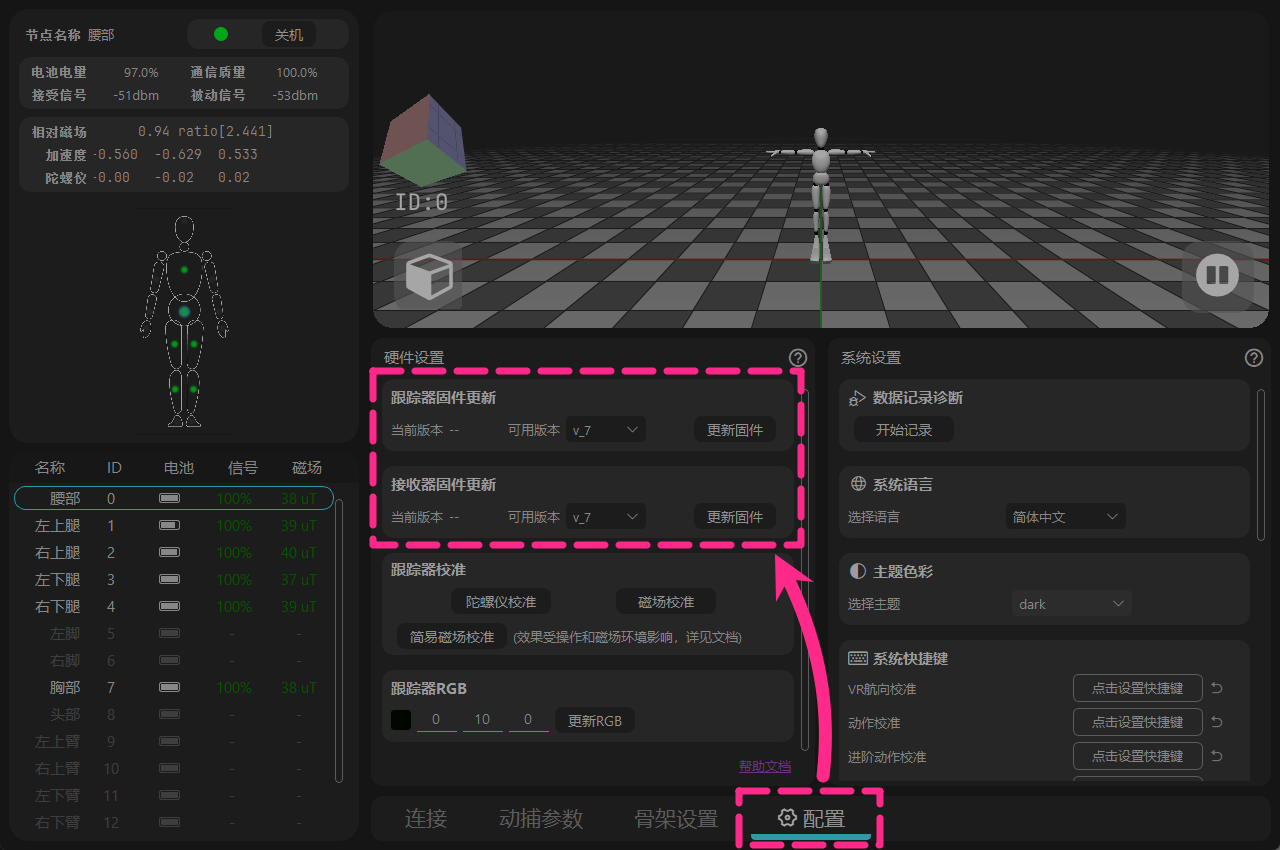

Check_firmware

检查 [追踪器与接收器] 固件
- 升级至选项中的最高可用版本，
- 该版本将随未来的软件更新而改变。
- 固件附属在软件安装包中，不是联网更新的。
查看软件对应支持的固件版本。
   部分固件版本有重大算法变更，与旧版软件不兼容。

   当切换回旧版软件时，需要相应地降级固件。

    release_v01 - ◼️tracker : V6 / V7 , 📡receiver : V6 / V7

    release_v02 beta02 - ◼️tracker : V15 , 📡receiver : V6 / V7

    (未公开) release_v02 beta02.1 - ◼️tracker : V16 , 📡receiver : V8

  • 打开日志窗口以查看每个追踪器的实际固件版本
    （日志窗口位于软件中的“连接与关机”下方）。

  • 追踪器是通过无线 📶 进行更新的 — 无需使用 USB 数据线。
    🚫 请勿同时更新追踪器和接收器。

  • 如果更新失败，需要重启追踪器并再次点击更新。
      🟩绿灯 – 快闪：追踪器工作正常
      🟩绿灯 – 慢闪：追踪器正在等待接收器信号
      🟦蓝灯：追踪器正在接收固件数据
      🟨黄灯：更新失败（手动按下 🔘 按钮重启，然后重新更新）
      ⬜白色：更新成功（通常在 10s 后自动重启，如果无法自动重启需要手动重启）

  • 当 📡接收器更新完成后，断开并重新插入 USB，然后 🔄重启软件。

5 - 校正追踪器初始数据​

陀螺仪校准​

Trackers_on_the_Floor_6

1. 放置在地面上
- 将追踪器放置在地面上（处于没有物理晃动/移动的位置）。
- 无需放回吸塑盘里。

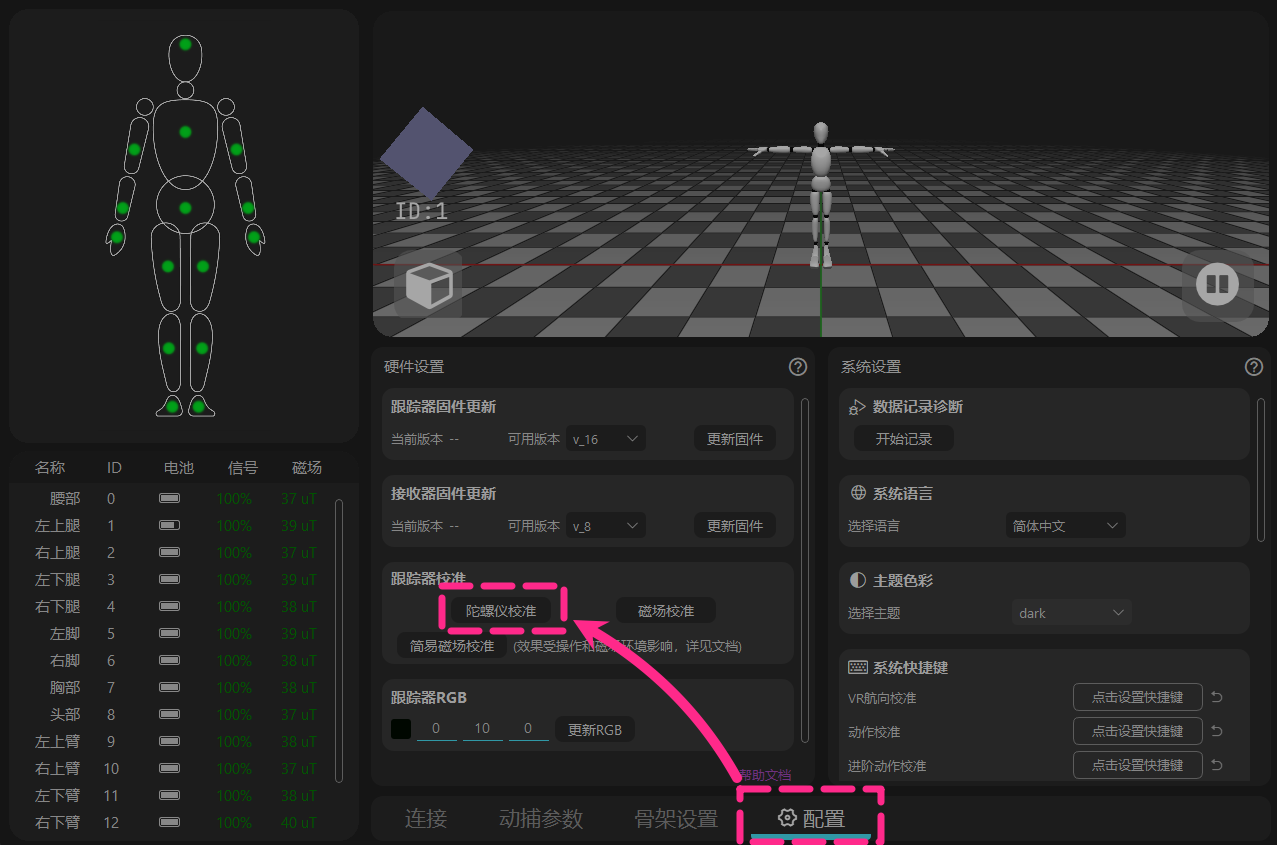

Start_Gyroscope_Calibration

2. 开始校准
- 点击按钮，等待采集完成。
- 原理为录制几秒在现实没有任何晃动的记录。

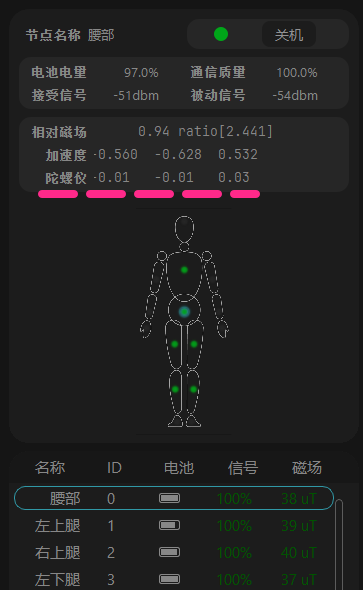

Check_Gyroscope-en

3. 检查陀螺仪信息
- 完成后，检查每个追踪器的陀螺仪信息。
- 通常情况下，静止时陀螺仪的输出值应在 0 至 ±0.05 之间。

磁场校准​

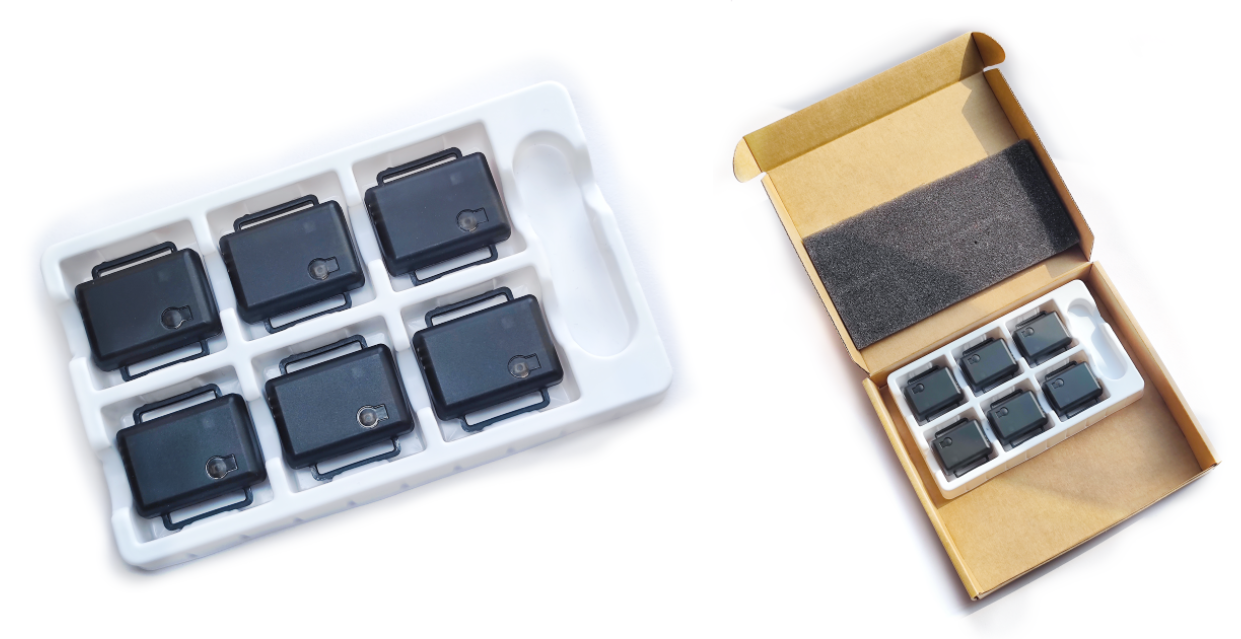

Magnet_Step1-6

1. 放入吸塑盘中
- 将追踪器按一致方向放入吸塑盘中。
- （如果觉得拿持不便，可将吸塑盘放回纸盒内）。

Magnet_Step2-6

2. 站在游玩区域中心
- 抱在怀里，站在游玩区域的中心，
- 或者距离电脑桌边缘一步的距离。

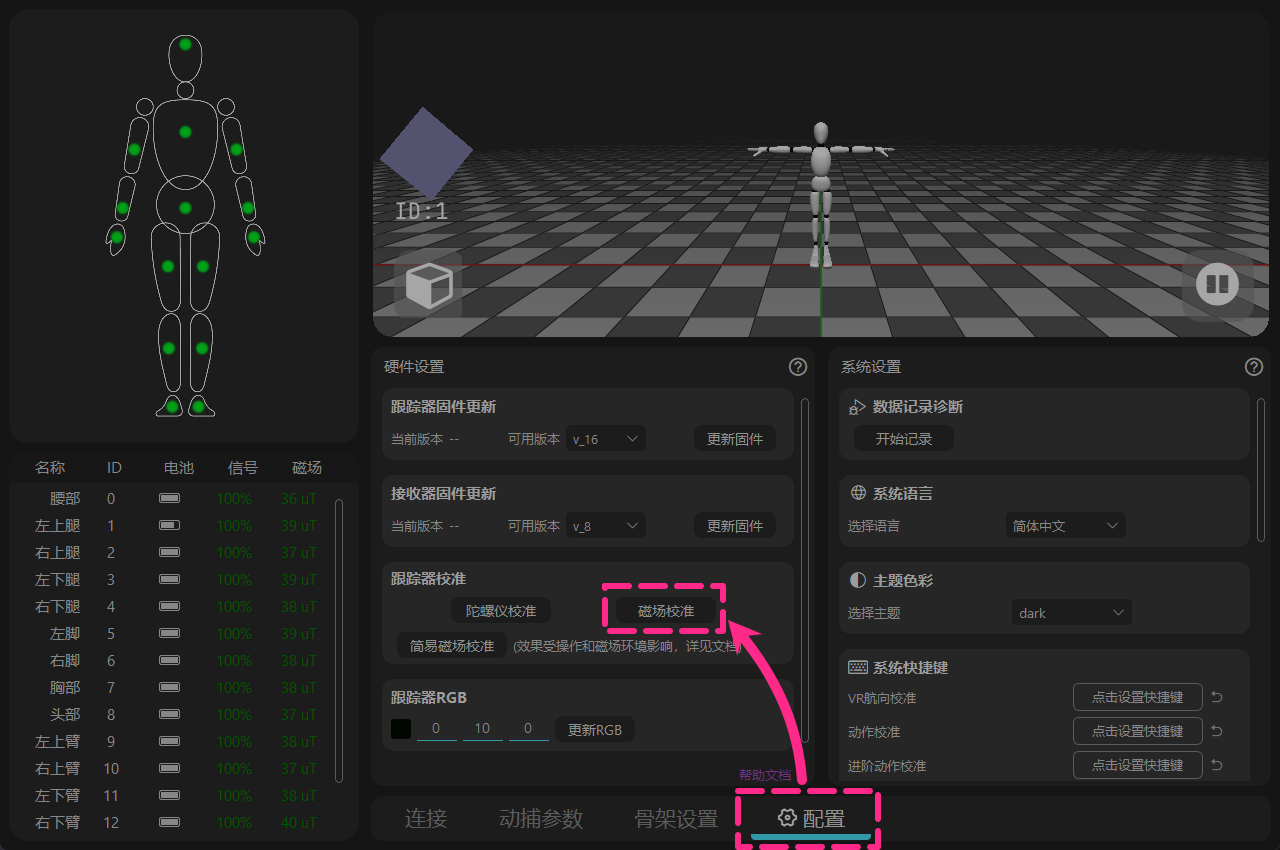

Magnet_Step3-6-en

3. 执行校准
- 点击软件按钮，跟随软件显示的动画顺序，匀速旋转。
- (记录的过程为每换一面记录旋转两圈的数据)。

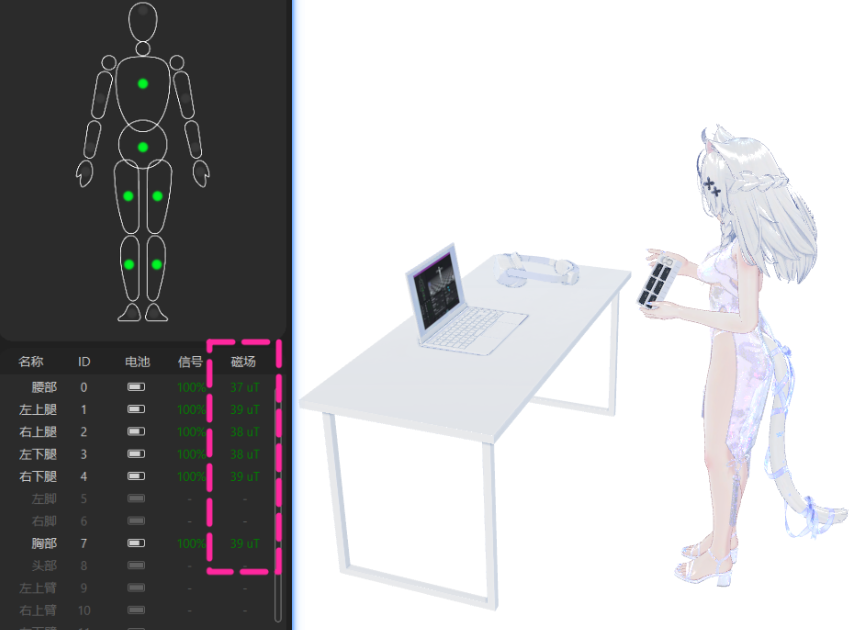

Magnet_Step4-6

4. 检查磁场读数
- 完成后，在手中随意翻转吸塑盘，
- 🔍检查校准后的追踪器磁场读数是否一致或相近，
- ⚠️如果磁场读数各自差异很大，那么需要再次执行磁场校准。
如果没有或丢失了纸盒怎么办？

  可以使用绑带把追踪器固定在方形水瓶或纸巾盒上，
   以 2-3 个为一组。

简易磁场校准

  作为一种便利的备选方案。
  主要动作：
  在记录期间旋转追踪器，覆盖尽可能多的方向（360° 全方位翻转）。

  提示：
  以“8”字形移动手腕和手臂，以便传感器能捕捉更多角度的磁场数据。

旧版本看不见此按钮？

  此按钮在旧版本中默认不显示，
  您需要手动创建特定的 .txt 文件使其显现。

  前往 Rebocap 根文件夹（Rebocap.exe 所在目录），
  新建一个 .txt 文件并重新命名为
   _simple_cal_

  重启软件后，该按钮即可显现。

6 - 进入 SteamVR​

连接​

Launch_SteamVR

1. 启动 SteamVR
- 启动 SteamVR。
- (SteamVR 头显 = Rebocap 头部追踪器)。

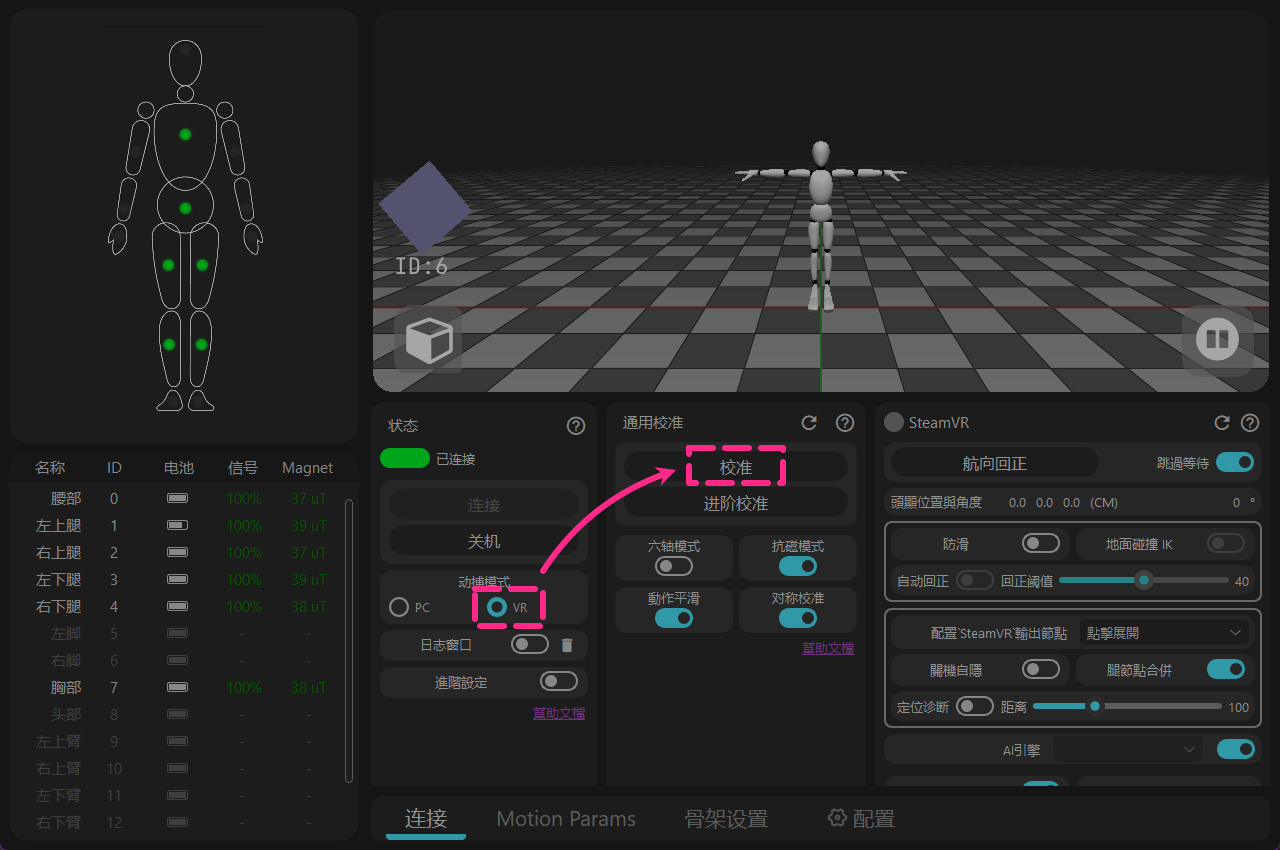

VRMode_Calibrate_6-en

2. 选择 VR 模式并校准
- 在 Rebocap 中选择 [VR Mode]，然后点击“校准”。
- 请在 SteamVR 运行状态下进行校准，以确保成功连接。
  • 进入游戏只需重复该段操作
  • Rebocap ID + 3 = SteamVR ID

VR – 校准姿态图鉴​

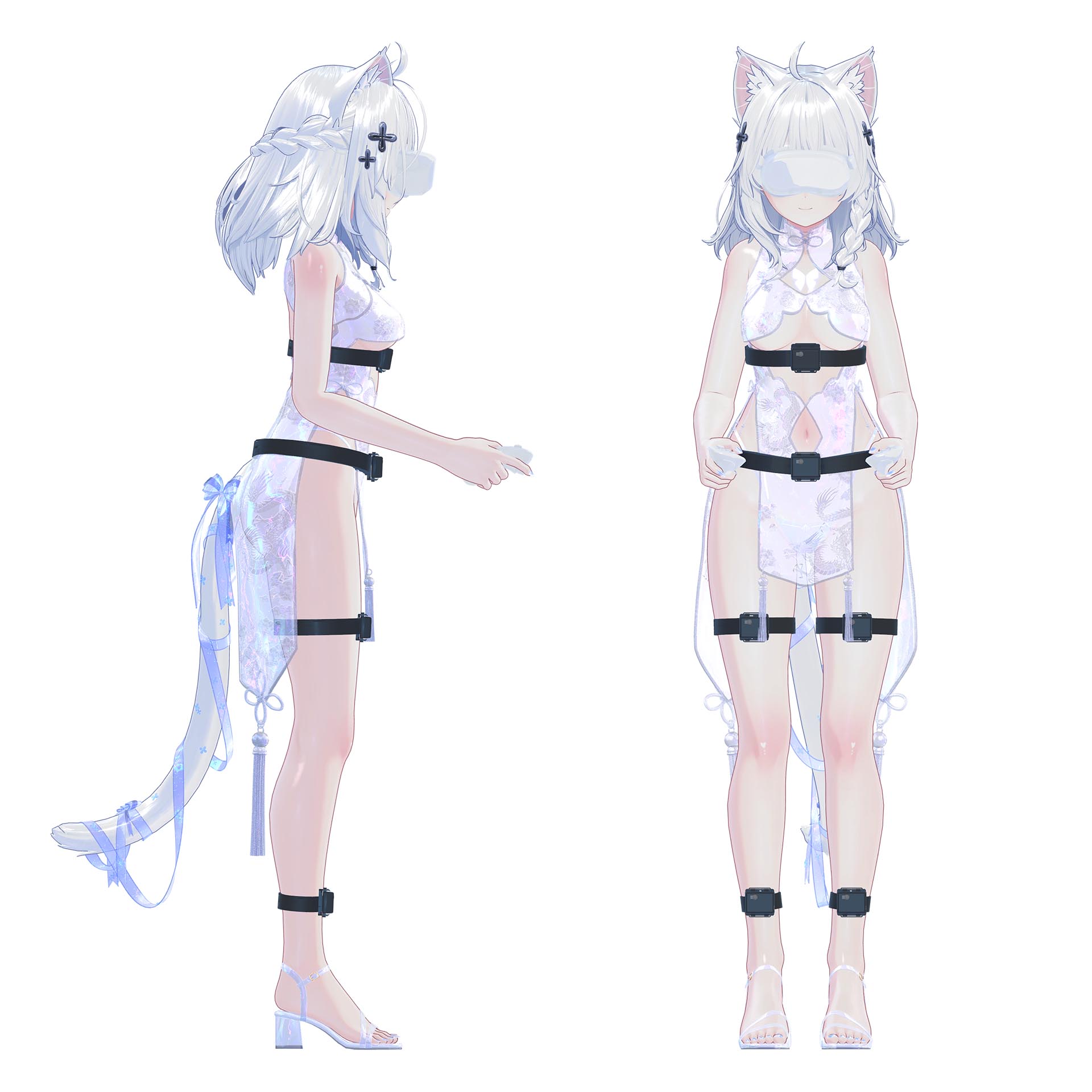

A_pose-6

A Pose
- 抬起 VR 手柄，避免追踪器捕捉到手柄中的磁铁。
- 保持适当的双脚间距，不要并拢脚也不要过度张开，与图中相近。
- 自然放松的站立，不需要绷紧肌肉。

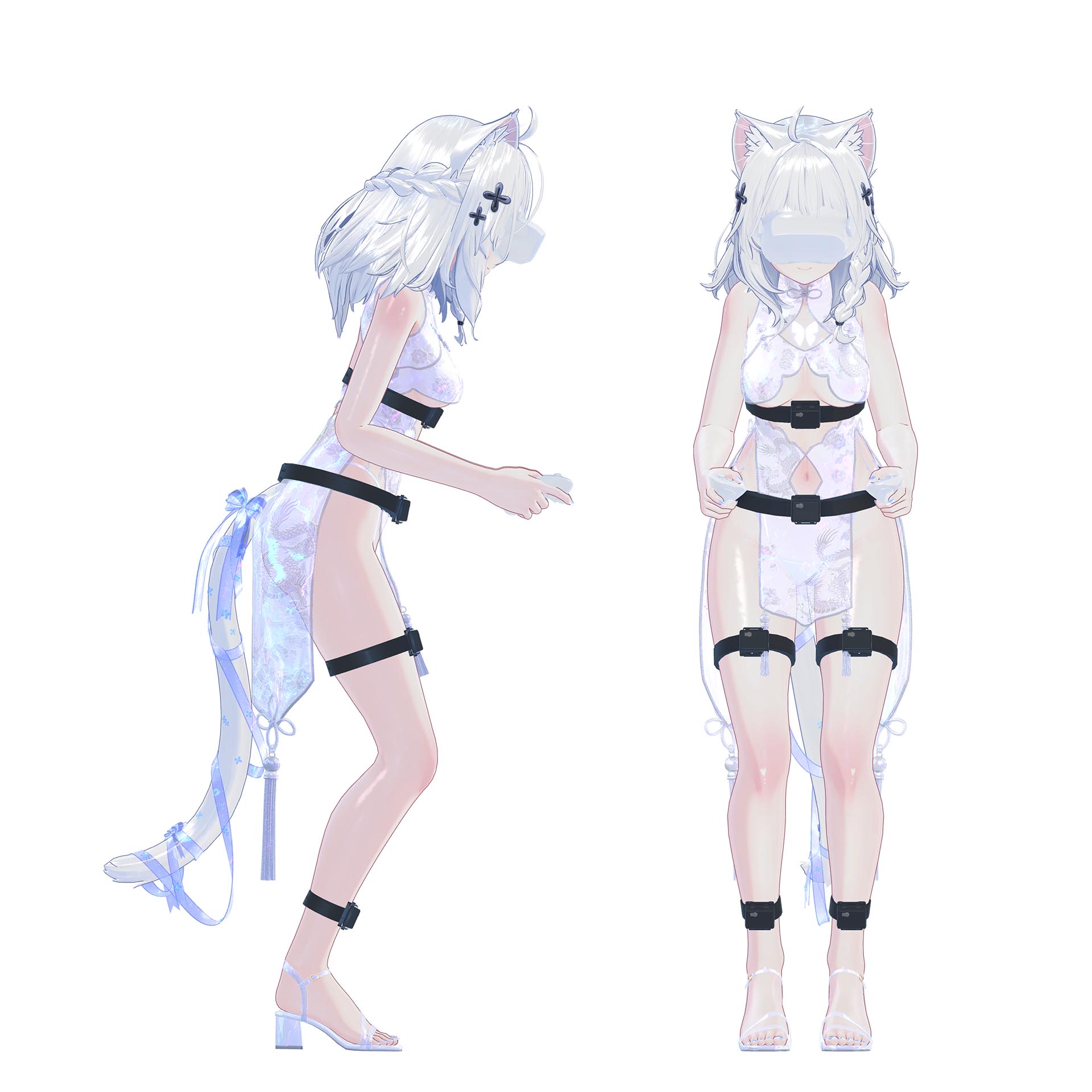

S_pose-6

S Pose
- 半蹲 + 弯腰并低头，让追踪器通过前倾的角度获知身体的前方朝向。
- 尽量保持双腿平衡与膝盖间距。
- 如果感觉弯腰困难、不明显，可以使用进阶校准。

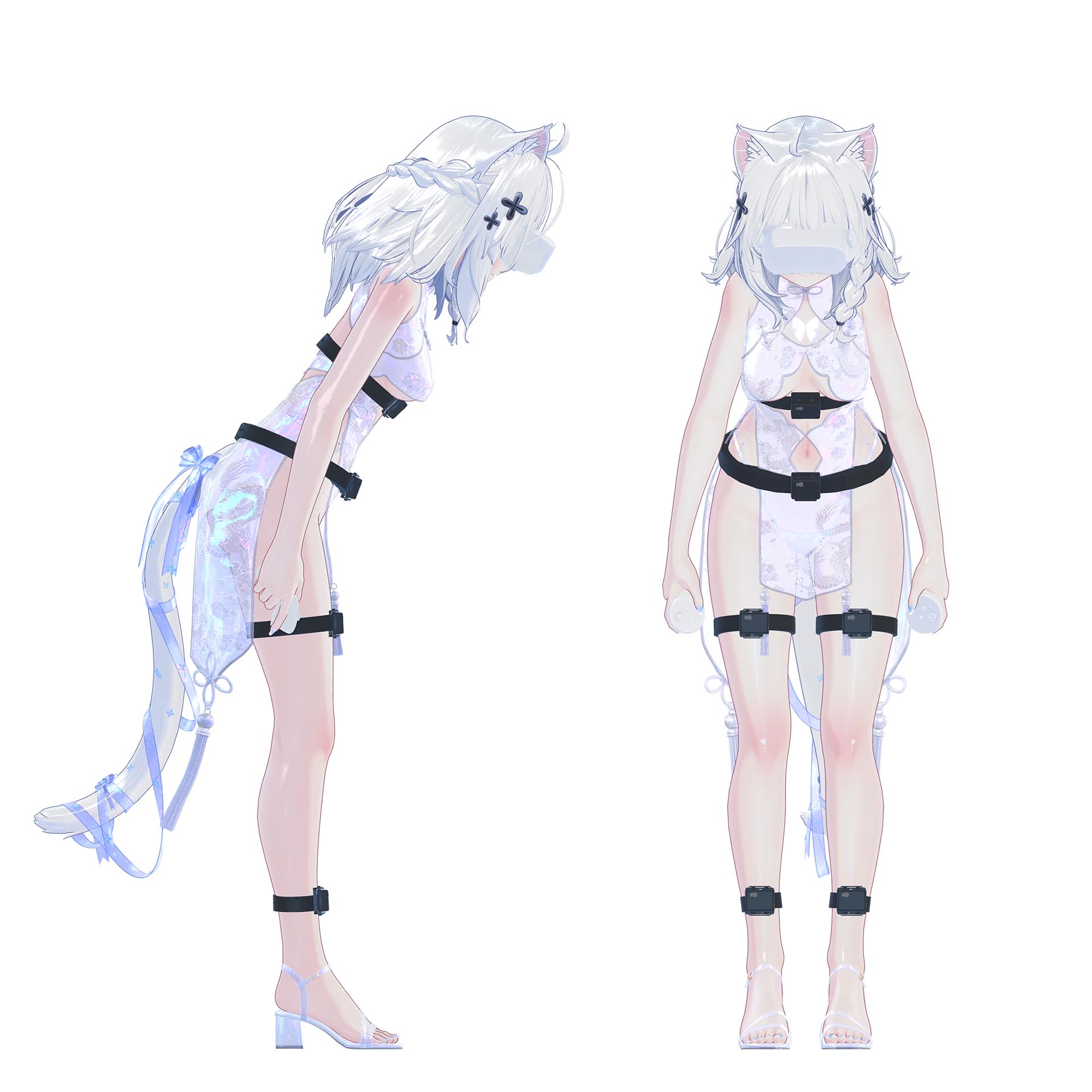

B_pose-6

B Pose (进阶校准)
- 把S Pose的弯腰姿势拆分为单独的弯腰动作进行记录。
- 可以避免因 S 姿态引起的身体畸变
（常见于坐下后骨架系统向侧面倾斜）。

进入游戏 (以 VRChat 为例)​

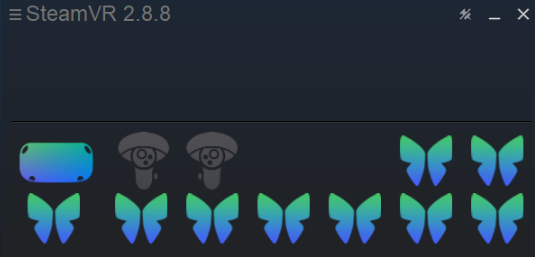

Check_SteamVR_Status

1. 检查 SteamVR 状态
- 校准完成后，您可以在 SteamVR 列表中看到刷新的蝴蝶 logo。

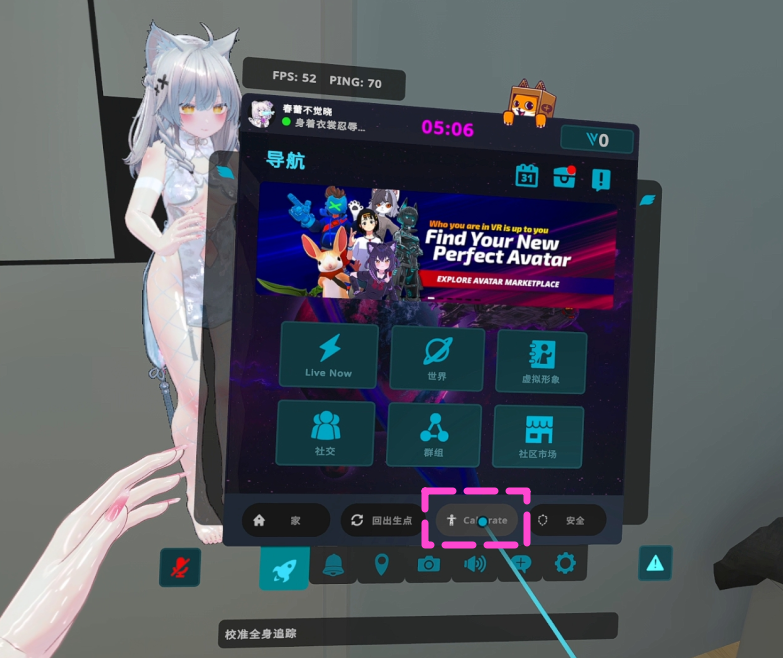

Open_In-game_Menu

2. 打开游戏内菜单
- 打开游戏内的菜单，然后点击“校准”。

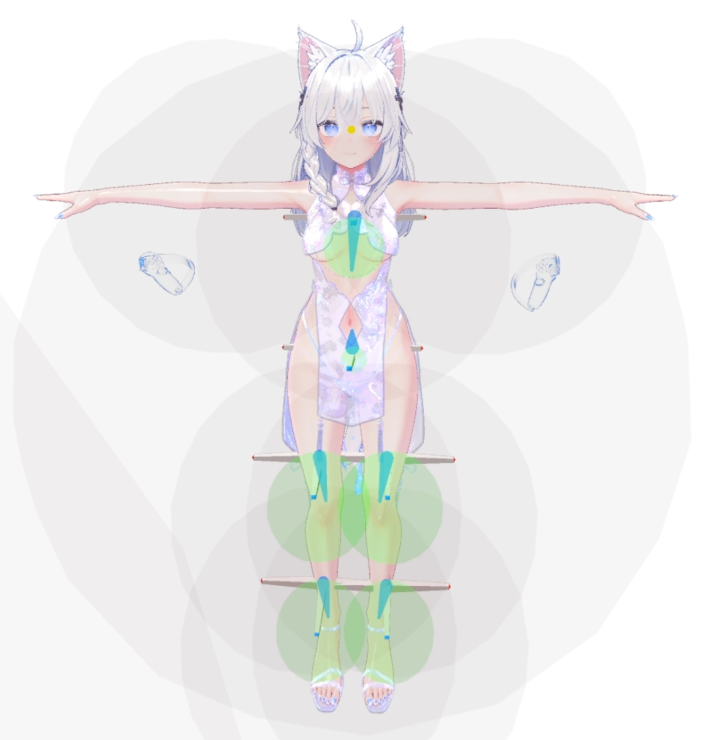

Bind_Tracker_Points

3. 绑定追踪点
- 使追踪点对称地排列在角色身体上，
但不需要追踪点完全吻合，因为每个角色的身体长短不一样。
- 双手食指按下扳机键以完成追踪点的绑定。
